Cuplaj fluidic cu rolă integrată
Eliminați adaptoarele separate pentru scripeți · Reduceți lungimea axială cu 40% · Acționați mai multe mașini

Un cuplaj hidrostatic standard oferă deja pornire lină și protecție la suprasarcină. Dar atunci când trebuie să acționați și echipamente auxiliare prin intermediul unei curele (de exemplu, un ventilator, un transportor mic sau o pompă hidraulică), soluția convențională este complicată: o scripetă separată montată pe arborele motorului, plus un cuplaj separat. Acest lucru ocupă spațiu axial, adaugă probleme de aliniere și transmite șocul curelei direct la rulmenții motorului.Cuplaj fluidic cu rolă integratărezolvă această problemă prin prelucrarea canalelor scripeților direct pe carcasa cuplajului (pe partea de intrare sau ieșire). Rezultatul: o unitate compactă care îndeplinește două funcții – transmisia puterii fluidelor și acționarea prin curea – economisind până la 40% din lungime, eliminând adaptoarele suplimentare și protejând toate mașinile acționate.

✔ De ce să alegeți designul cu scripete integrat

• O componentă, două funcții– Combină un cuplaj hidrodinamic și o roată de curea. Nu este nevoie de un butuc separat al roții de transmisie sau de o extensie suplimentară a arborelui.

• Lungime totală mai scurtă– Reducere tipică: de la 550 mm la 330 mm pentru o acționare de 200 kW. Critic pentru concasoare mobile, combine agricole de recoltat și mașini industriale compacte.

• Șocul curelei este absorbit de cuplajul hidrostatic– Spre deosebire de un scripete rigid, circuitul hidraulic amortizează vibrațiile și limitează vârfurile de cuplu, protejând rulmenții motorului și cureaua în sine.

• Un cuplaj acționează mai multe mașini– Arborele de ieșire directă poate acționa o sarcină (de exemplu, un concasor), în timp ce banda acționează o alta (de exemplu, un ventilator sau un transportor).

• Aliniere mai ușoară– Deoarece scripetele este prelucrat integral, concentricitatea sa față de arbore este garantată. Contează doar alinierea dintre motor și cuplaj.

• Profiluri de curea personalizabile– Curea trapezoidală (SPA, SPB, SPC), curea poli-V, curea de distribuție, curea plată – adaptăm sistemul dumneavoastră de curele existent.

? Specificații tehnice

※ Pentru desene specifice ale scripetelui, curbe de cuplu și limite de tensiune a curelei, contactați ingineria.

⚙️ Cum funcționează cuplajul integrat al scripetelui

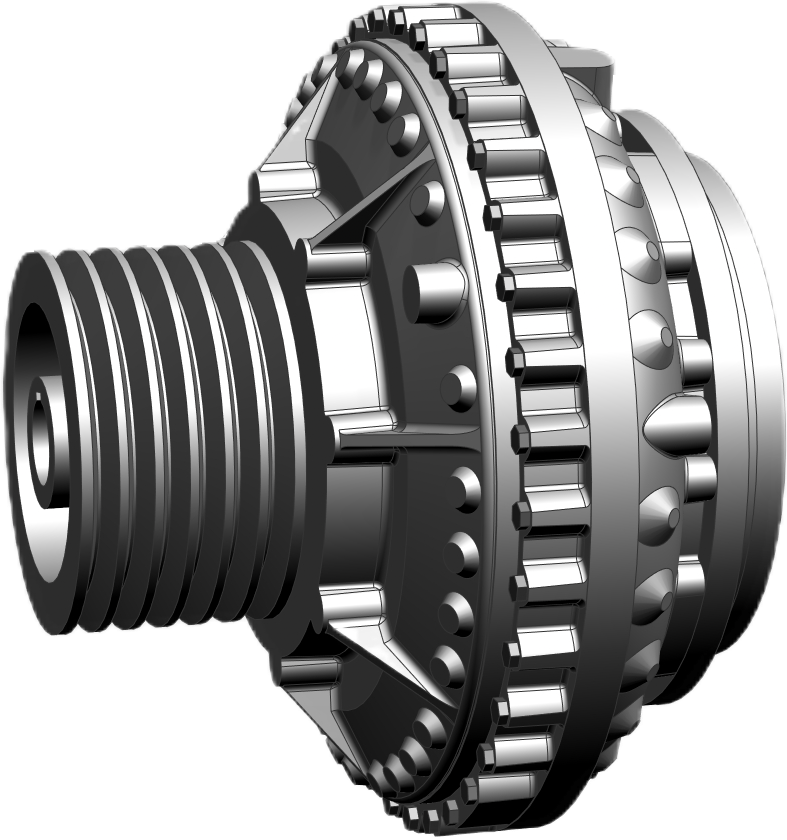

Unitatea conține un circuit standard de cuplare hidrostatică (roată pompă + turbină) în interiorul unei carcase turnate. Carcasa include, de asemenea, o roată de transmisie integrată – fie pe partea de intrare (dacă trebuie să acționați un ventilator de la motor înainte de cuplare), fie, mai frecvent, pe partea de ieșire (astfel încât transmisia prin curea beneficiază și de pornirea lină și limitarea cuplului oferite de cuplajul hidrostatic). Puterea circulă de la motor prin cuplajul hidrostatic către arborele de ieșire. În același timp, o curea înfășurată în jurul roții transferă puterea către o mașină auxiliară. Deoarece roata este atașată rigid la carcasa cuplajului (care se rotește la viteza turbinei), mașina auxiliară primește aceeași pornire lină și protecție la suprasarcină ca și mașina principală. Nu este nevoie de un mecanism separat de strângere a curelei pe cuplaj – se utilizează tensionatoare de curele standard, dar carcasa cuplajului este proiectată să reziste sarcinii radiale fără deformare.

? Aplicații perfecte pentru un cuplaj integrat cu scripete

• Instalații mobile de concasare și sortare– Acționarea concasorului (direct) și a transportorului de descărcare sau a ventilatorului de praf (bandă) de la un singur motor.

• Combine agricole de recoltat și tocătoare de furaje– Alimentați simultan mecanismul principal de treierat și suflanta/pompa hidraulică.

• Mixere industriale– Arborele agitatorului este acționat direct și un ventilator de răcire sau un melc de alimentare este acționat de o curea.

• Grupuri electrogene– Cap generator cuplat direct și ventilator radiator sau pompă de apă acționate prin curea din același cuplaj.

• Tocătoare și tocatoare de lemn– Rotor principal direct și rolă de alimentare sau pompă hidraulică prin curea.

? Personalizare – Construim scripetele conform specificațiilor dumneavoastră

Cu peste 22 de ani de experiență, am furnizat mii de cuplaje cu roți integrate pentru producătorii de echipamente originale (OEM) și utilizatorii finali. Inginerii noștri vor verifica tracțiunea curelei, sarcina în consolă și limitele termice pentru a asigura o durată lungă de viață. Toate unitățile beneficiază de o garanție de 1-2 ani care acoperă atât cuplajul hidrostatic, cât și roata.

? De ce este diferit cuplajul nostru integrat cu scripete

• Fără adaptor suplimentar– Alte soluții prind cu șuruburi o scripetă separată la un butuc de cuplare. Designul nostru este dintr-o singură piesă, eliminând coroziunea prin frecare și erorile de aliniere.

• Capacitate de încărcare radială mai mare– Carcasa este ranforsată în apropierea liniei curelei pentru a rezista la o tensiune mare a curelei fără a se îndoi.

• Inventar simplificat– O piesă de schimb înlocuiește două.

• Dovedit în echipamente mobile– Utilizat în concasoare, combine de recoltat beton și betoniere din întreaga lume.

❓ Întrebări frecvente – Integrarea scripetelor

? Video demonstrativ de produs

Vedeți cum cuplajul integrat al scripeților înlocuiește un cuplaj separat + un bloc de scripeți și simplifică configurațiile de acționare pentru mai multe mașini.
